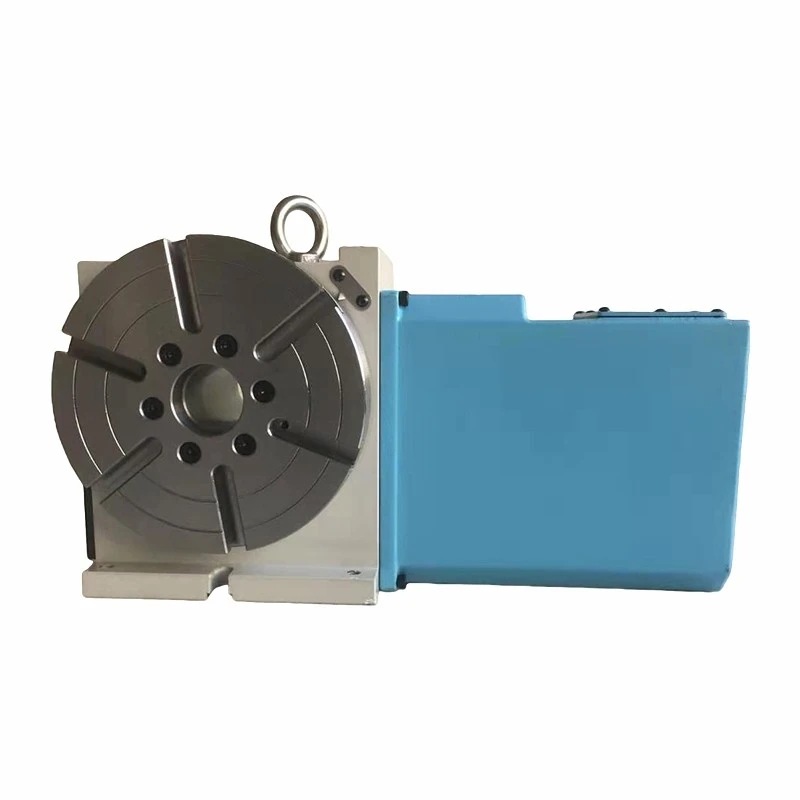

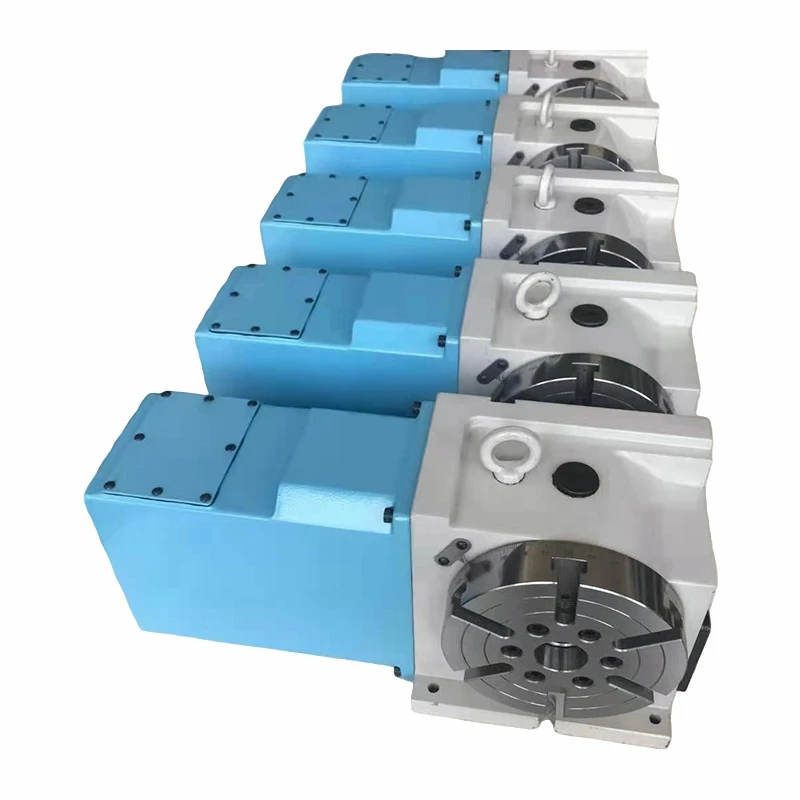

Vysoce přesný otočný stůl 4. osy

Všechny vysoce přesné otočné stoly 4. osy využívají radiální-axiální ložiska. Šnekové kolo je k dispozici z mědi a slitinové oceli. Mezi nimi šneková kola z legované oceli nabízejí vynikající odolnost proti opotřebení a vyšší točivý moment ve srovnání s měděnými, díky čemuž jsou odolnější vůči opotřebení-vyvolanému zatížením při aplikaci na osu naklánění čtyřosých strojů.

1.Vysoká přesnost: Vybaveno japonskými -vyráběnými dvojitými-sadami šnekových převodů. Materiál šnekového převodu poskytuje zvýšenou odolnost proti opotřebení a delší životnost.
2. Vysoká tuhost: Používá radiální-axiální ložiska, která snadno zvládnou-náročné řezné operace.
3. Univerzálnost: Vyznačuje se velkým-provedením clony u všech modelů, což umožňuje flexibilnější aplikace svítidel.
4. Vodotěsný výkon: Plně vodotěsné plechové provedení s vodotěsností IP65 nebo vyšší.
5. Estetický design: Všechny modely mají vnější povrchovou úpravu-třídy laku, která ztělesňuje novou estetiku mechanického zpracování.

Zapojení kabelů:

Vysoce přesný otočný stůl 4. osy má 2kolíkový kabel a 2 vodiče (bílé) zde:
2kolíkový kabel je pro domácí spínač (typ NC), má 2 vodiče:
hnědé a modré

(pokud váš cnc ovladač potřebuje 0V jako domácí vstupní signál, připojte modrý k 0V a hnědý k domácímu vstupnímu signálu)

(pokud váš cnc ovladač potřebuje 24V jako domácí vstupní signál, připojte hnědý k 24V a modrý k domácímu vstupnímu signálu)

Dva bílé vodiče jsou pro solenoidové ventily BRZDY DC24V + , - POWER. Brzda je normálního otevřeného typu při stlačení vzduchu
solenoid aktivní, brzda funguje.

Výchozí montážní příruba vysoce přesného otočného stolu 4. osy je 80*80 mm, PCD je Φ90

Pokud je servomotor od jiné společnosti a rozměr je jiný, kontaktujte nás.

SKQ-12160 Převodový poměr je 1:60

SKQ-12200 Převodový poměr je 1:72

Nastavení parametrů ovladače TAC2004M:

Již jsme nakonfigurovali elektronický převodový poměr pro servopohon, stačí nastavit parametr stavu ovladače CNC č. 33 Bi3=1
